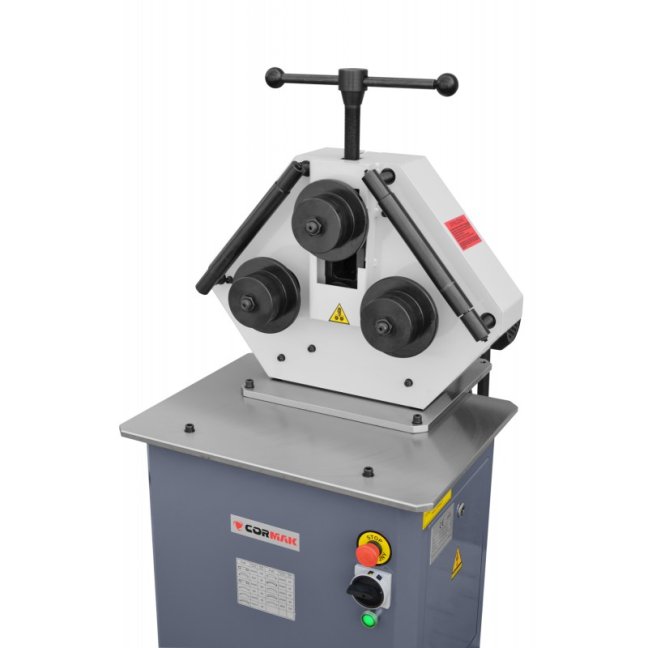

Ohýbačka trubek a profilů RBM 30HV – kompaktní bezhrotová ohýbačka pro přesné ohýbání profilů a trubek

Ohýbačka trubek a profilů RBM 30HV je univerzální tříválcová ohýbačka bez trnu určená k profesionálnímu ohýbání ocelových trubek, uzavřených profilů a plných tyčí. Kompaktní konstrukce, možnost práce ve svislé i vodorovné poloze a přesný přítlak horního válce z ní činí ideální volbu pro dílny, výrobní a servisní provozy, kde záleží na spolehlivosti, přesnosti a flexibilitě použití.

Hlavní přednosti stroje

• Ohýbačka bez trnu – zajišťuje ohýbání bez deformace průřezu, a to i při větších poloměrech

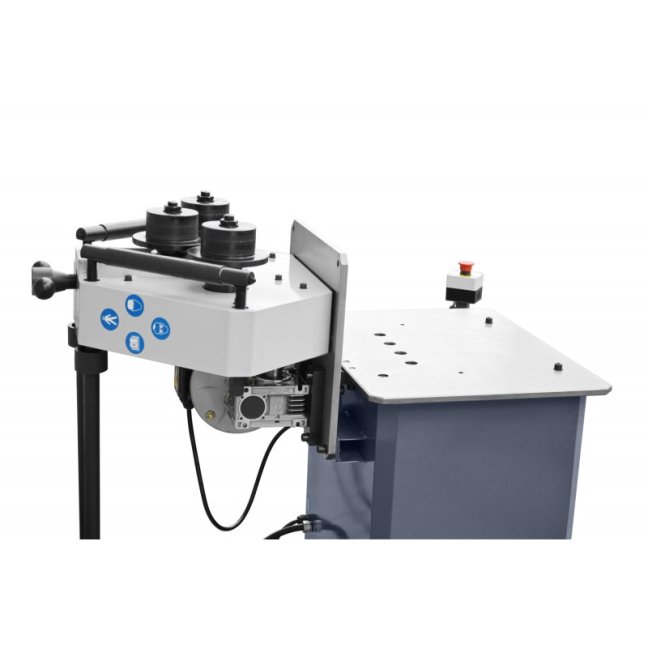

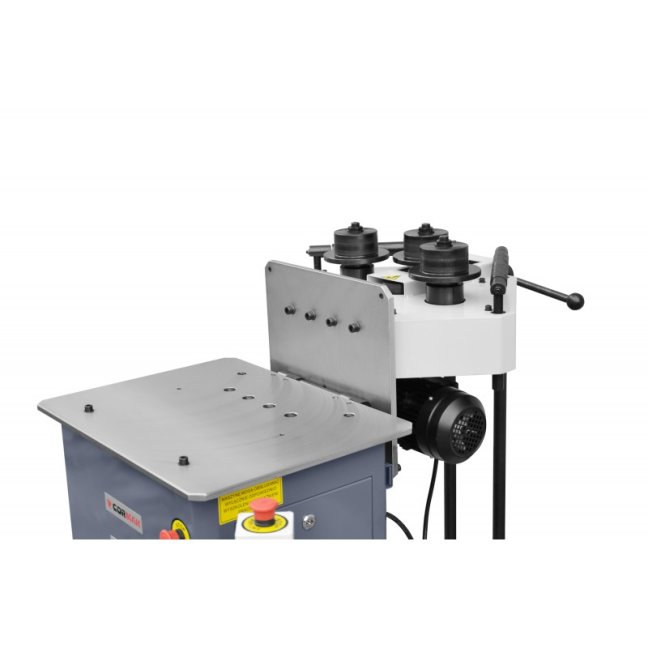

• Možnost práce ve svislé i vodorovné poloze – flexibilita nastavení stroje v závislosti na místě a výrobním procesu
• Přesný přítlak horního válce s noniusovou stupnicí – umožňuje opakovatelné a kontrolované ohýbání

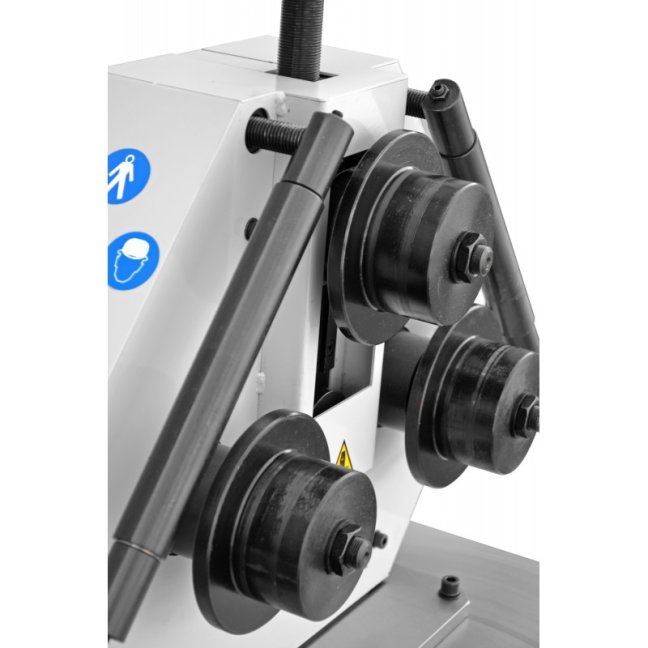

• Broušené a kalené vodicí válce – záruka přesného vedení materiálu a trvanlivosti pracovních prvků

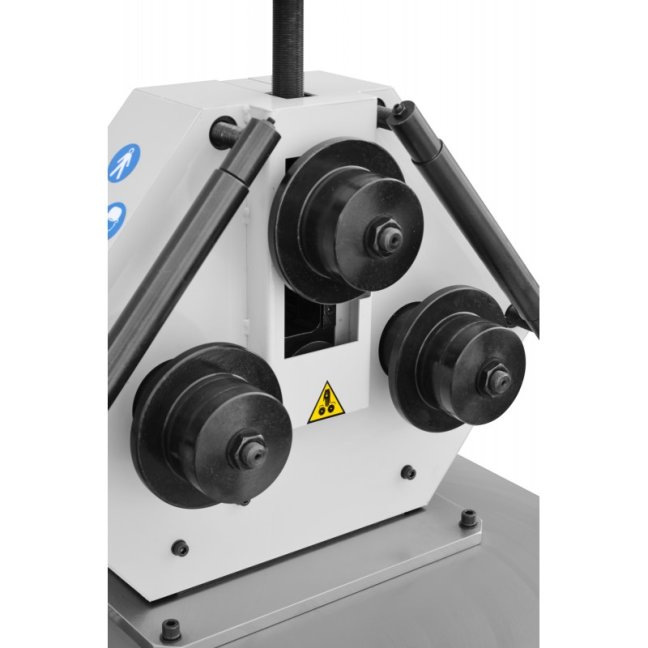

• Válce z kalené oceli – odolnost proti opotřebení a zachování přesnosti při dlouhodobém provozu
• Ovládání nožním pedálem – umožňuje pohodlné řízení pohybu stroje
• Práce ve dvou směrech otáčení – umožňuje ohýbání složitých tvarů a uzavřených oblouků

Konstrukce a technologie

Model RBM 30HV je postaven na tuhém ocelovém rámu, který zajišťuje odolnost proti deformaci při ohýbání. Válce o průměru 30 mm jsou vyrobeny z kalené oceli, což zaručuje jejich životnost i při práci s tvrdými materiály. Nastavení horního válce umožňuje přesné nastavení poloměru ohybu a pohon o výkonu 0,75 kW zajišťuje optimální pracovní sílu při zachování malých rozměrů zařízení. Ohýbačka může pracovat jak ve svislé, tak v horizontální poloze – v závislosti na druhu materiálu a pracovním prostoru.

Přesnost a výkonnost práce

Díky použití tříválcového ohýbacího systému a přesného přítlaku zajišťuje ohýbačka trubek a profilů CORMAK RBM 30HV vysokou přesnost ohýbání, a to i u tenkostěnných ocelových trubek a jemných uzavřených profilů. Možnost práce v obou směrech otáčení výrazně usnadňuje tvarování složitých oblouků a spirálových prvků. Rychlost otáčení 9 ot./min zajišťuje optimální pracovní tempo při zachování kontroly nad procesem.

Použití

Ohýbačka RBM 30HV byla navržena pro lehké a střední výrobní a servisní práce. Skvěle se osvědčí v:

• zámečnických a řemeslných dílnách,
• výrobě lehkých ocelových konstrukcí,
• předvýrobě trubek a profilů v nábytkářském a plotovém průmyslu,
• prácích souvisejících s tvarováním dekorativních a užitkových prvků.

Standardní výbava

• Boční vodicí válečky

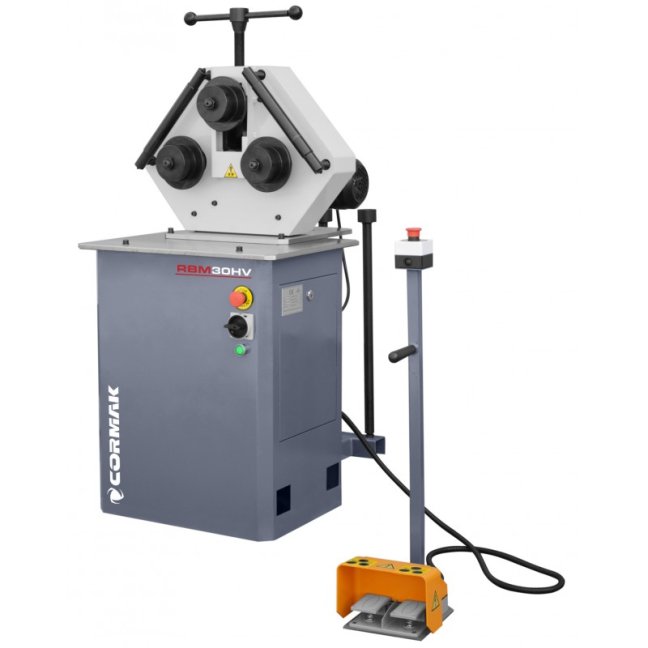

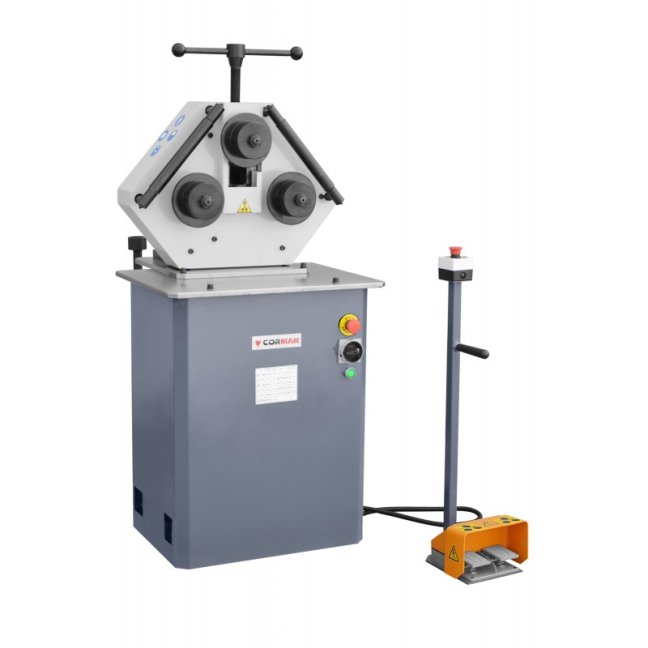

• Nožní pedál pro ovládání ohýbačky
• Prohlášení o shodě CE

Technické údaje

Kruhová trubka [mm] 30 × 1

Obdélníkový profil [mm] 30 × 30 × 1

Kulatá tyč [mm] 16

Plný obdélníkový profil [mm] 30 × 10

Průměr válců [mm] 30

Otáčky [ot./min] 9

Výkon motoru [kW] 0,75

Napájení 3 fáze, 400 V

Rozměry (d × š × v) [mm] 1200 × 750 × 1210

Hmotnost [kg] 252
