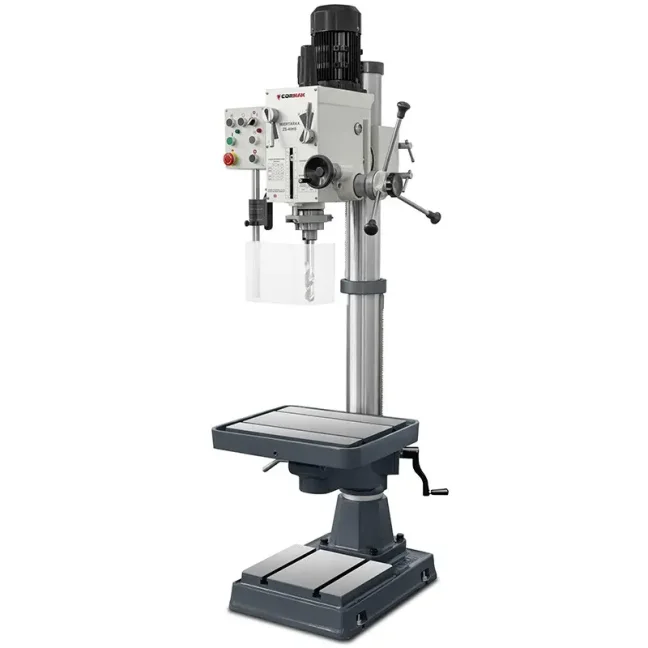

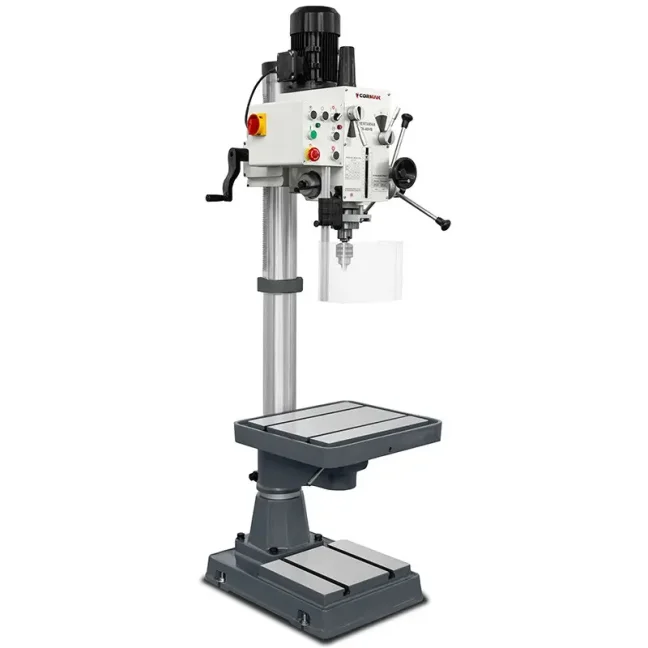

Průmyslová sloupová vrtačka CORMAK ZS-40HS

Sloupová vrtačka ZS-40HS je pokročilá sloupová vrtačka na kov, navržená pro intenzivní provoz v průmyslových podmínkách. Díky převodovce s kalenými ozubenými koly, velkému průměru vrtání a funkci řezání závitů až do M32 představuje tento model spolehlivý nástroj ve výrobě, zámečnictví a údržbě.

Hlavní přednosti stroje

• Velký průměr vrtání – až 40 mm – umožňuje obrábění široké škály materiálů a tlouštěk.
• Funkce řezání závitů s automatickým přepínáním směru otáčení – umožňuje efektivní a rychlé řezání závitů až do M32.
• Přesná olejová převodovka – 6 rychlostních stupňů zajišťuje optimální přizpůsobení otáček vřetena (95–1600 ot./min) danému druhu obrábění.

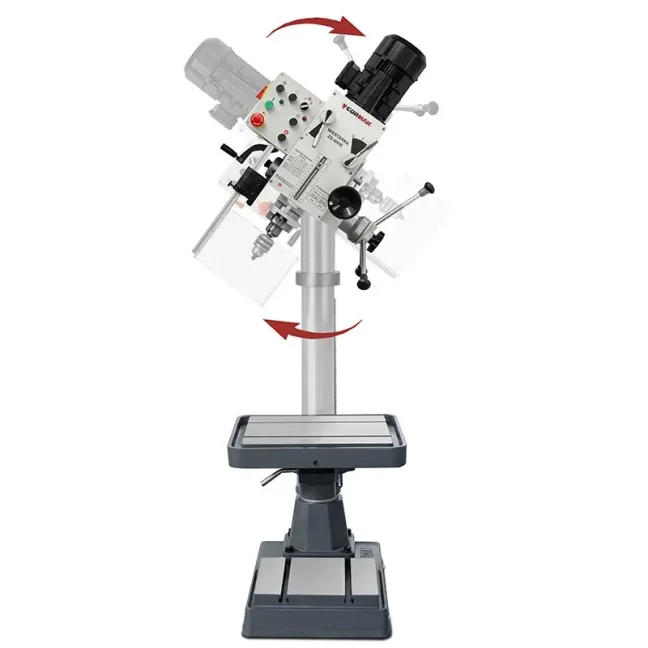

• Otočná hlava s nastavením výšky – zvyšuje flexibilitu nastavení a umožňuje vrtání pod různými úhly.
• Pevný sloup o průměru 115 mm – zaručuje stabilitu konstrukce i při maximálním zatížení.
• Velký pracovní stůl s možností výškového nastavení a upevnění svěráku – usnadňuje práci s velkými díly.

Konstrukce a technologie

Průmyslová vrtačka ZS-40HS byla navržena na základě litinových komponentů a zesíleného sloupu o průměru 115 mm, což zajišťuje maximální tuhost a minimalizuje vibrace. Převodový systém založený na kalených, precizně broušených ozubených kolech zajišťuje spolehlivost a dlouhou životnost pohonu. Zdvih vřetena 120 mm a upínání ve standardu MK4 umožňují použití široké škály vrtacích nástrojů a závitníků.

Přesnost a výkon

Sloupová vrtačka na kov ZS-40HS se vyznačuje vysokou opakovatelností a přesností vrtání, což vyplývá z použití mechanické převodovky a přesného ručního kolečka s hloubkovou stupnicí. Flexibilní možnosti nastavení výšky hlavy a pracovního stolu umožňují přizpůsobit pracovní stanoviště požadavkům konkrétního obrábění. Výkonný motor (1,1 kW v trvalém provozu S1, 1,6 kW v přerušovaném provozu S6) zaručuje efektivní práci i při vrtání velkých průměrů.

Použití

Sloupová vrtačka CORMAK ZS-40HS je určena pro průmyslové použití, zejména v:

• výrobních a zpracovatelských závodech,
• dílnách pro obrábění kovů,
• odděleních údržby,
• nástrojárnách,
• technických školách a školicích centrech.

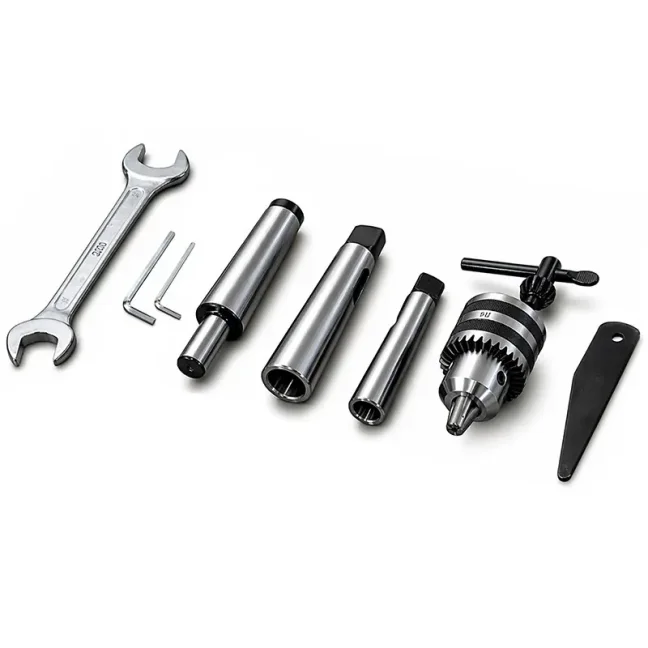

Standardní výbava

• Vrtací sklíčidlo 16 mm
• Vrtací hřídel MK4
• Redukční pouzdra na MK3 a MK2
• Klíň na vyražení hřídele
• Pracovní stůl s montážními drážkami
• Ruční kolo se stupnicí pro kontrolu hloubky

Technické údaje

Max. průměr vrtání 40 mm

Max. průměr závitování M32

Kužel vřetena MK4

Zdvih vřetena 120 mm

Průměr sloupu 115 mm

Otáčky vřetena 95–1600 ot./min

Počet převodových stupňů 6

Rozměry pracovního stolu 575 x 354 mm

Rozměry základny 385 x 330 mm

Výkon motoru S1: 1,1 kW | S6: 1,6 kW

Napájení 400 V / 50 Hz

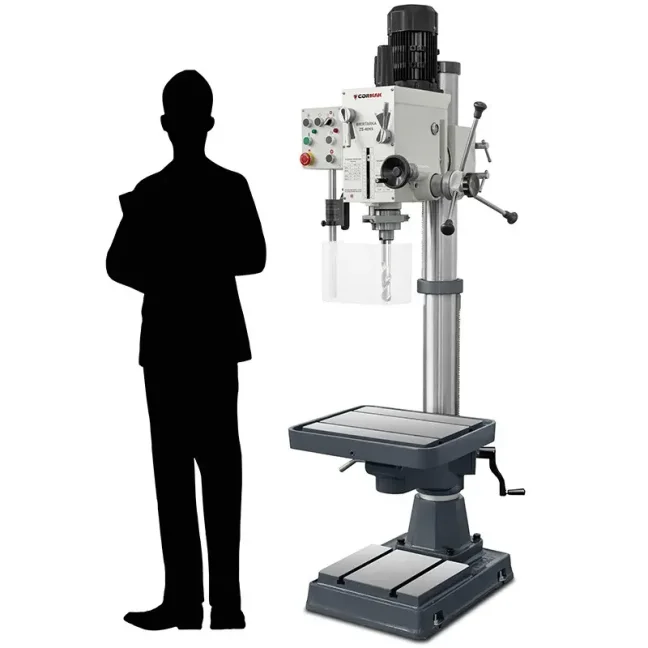

Celková výška 2100 mm

Hmotnost 350 kg
