Svařovací otočný stolek CORMAK OS-1 je profesionální nástroj pro svařování a obrábění válcových dílů. Zařízení kombinuje robustní konstrukci s vysokou přesností a zajišťuje tak optimální podmínky pro provádění svařovaných spojů. Skvěle se osvědčuje jak ve sériové výrobě, tak při kusové výrobě, kde nabízí spolehlivost a opakovatelnost výsledků.
Hlavní přednosti stroje
- Vysoká nosnost až 1000 kg v horizontální rovině – umožňuje práci s nejrůznějšími trubkovými prvky
- Nastavitelná rychlost otáčení od 80 do 1500 mm/min – přizpůsobení technologickým požadavkům svařování
- Dálkové ovládání pomocí pedálu – plná kontrola nad procesem bez nutnosti přerušovat práci
- Válce o šířce 5 cm vyrobené z odolného plastu – stabilní vedení obráběného dílu
- Kompaktní konstrukce – snadná instalace ve výrobních závodech s omezeným prostorem
Konstrukce a technologie
Otočný stůl CORMAK OS-1 je založen na dvouválcové konstrukci s odolnými, odhlučněnými vodicími válečky. Tělo je vyrobeno z tlustostěnné oceli, což zaručuje tuhost a odolnost proti vibracím během provozu. Hnací motor zajišťuje plynulý rozběh a přesné udržování nastavené lineární rychlosti.
Konstrukční prvky:
- Špičkový elektromotor s převodovkou s vysokým točivým momentem
- Ocelové válečky s ochranným povlakem zajišťující dlouhou životnost
- Mechanismus nastavení rozteče umožňující zpracování prvků různých průměrů
- Ochranný kryt chránící hnací a řídicí systém
Přesnost a výkonnost práce
Díky přesnému pohonu a možnosti nastavení odpovídající otáčky umožňuje otočný stůl CORMAK OS-1 provádět vysoce kvalitní svary s zachováním opakovatelnosti. Zařízení minimalizuje únavu obsluhy a eliminuje nutnost ručního otáčení těžkých prvků.
Použití
- Svařování trubek a tlakových nádob
- Výrobě kotlů a válcových konstrukcí
- Petrochemickém a chemickém průmyslu
- Zámečnických a opravárenských dílnách
- Sériové a kusové výrobě
Standardní výbava
- Pedál dálkového ovládání
- Sada vodicích válečků
- Návod k obsluze

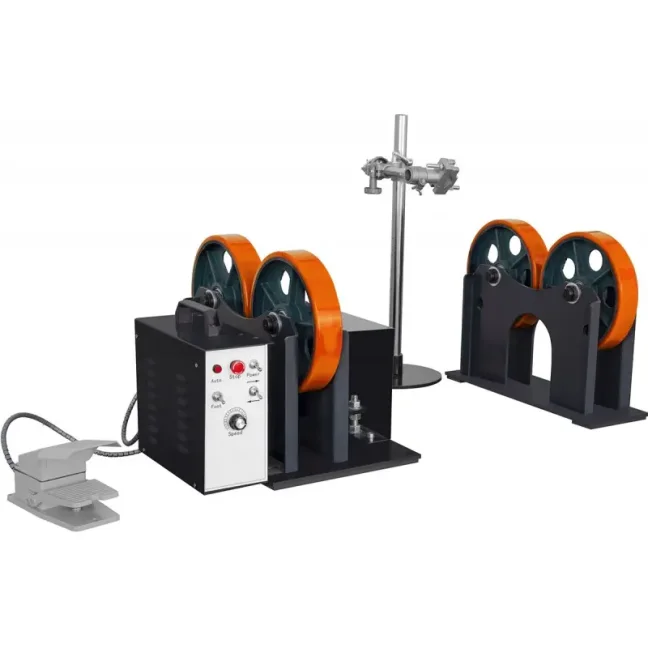

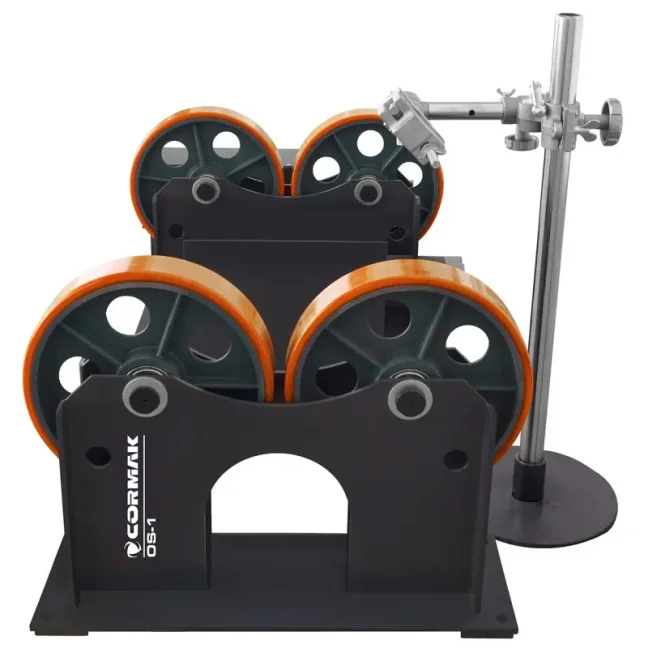

Součástí výbavy není držák svařovacího hořáku, který je vidět na fotografii - možno dokoupit.
Technické údaje
Napájení AC 230 V 50 Hz
Horizontální nosnost 1000 kg

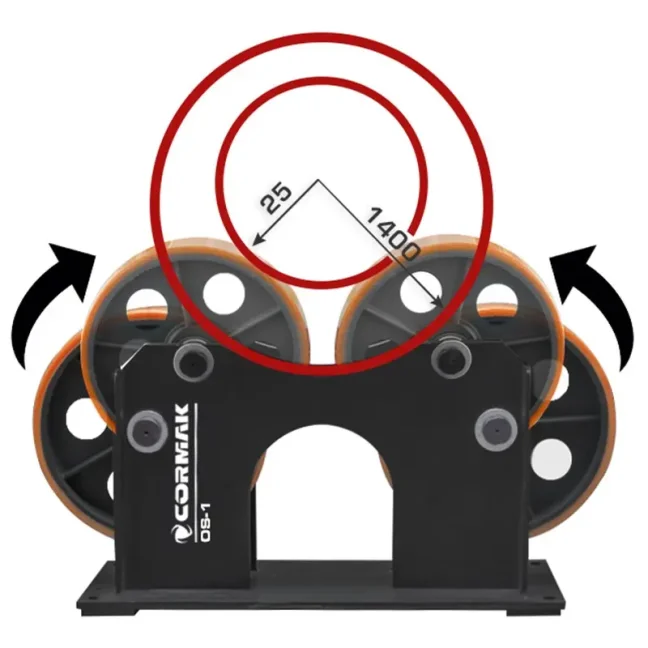

Průměr obráběného dílu 25–1400 mm
Rozsah lineární rychlosti 80–1500 mm/min
Rozměry válečku Ø 250 × 50 mm
Hrubá hmotnost 80 kg
Celkové rozměry 600 × 550 × 380 mm
