Svařovací polohovač PS-320 – přesný svařovací otočný stolek pro profesionální použití

Svařovací polohovač PS-320 je kompaktní a výkonné zařízení určené k přesnému upínání a otáčení svařovaných dílů. Osvědčí se v každé dílně a výrobním závodě, kde záleží na kvalitě, opakovatelnosti a ergonomii svařovacího procesu. Ve spojení se samostředícím upínacím přípravkem WP300 tvoří kompletní systém otočných stolů pro svařování, který zvyšuje komfort práce operátora a kvalitu svaru.

Hlavní přednosti stroje

• Stabilní konstrukce – kompaktní a odolná konstrukce zajišťuje pevné uchycení dílu při otáčení a naklápění
• Plynulá regulace otáček – rozsah od 1 do 15 ot./min pro přesné přizpůsobení požadavkům procesu
• Úhel sklonu až 90° – ruční naklonění kotouče umožňuje svařování v nejergonomičtější poloze
• Kartáčový motor o výkonu 120 W – zajišťuje plynulé a spolehlivé otáčení obráběného dílu
• Možnost montáže upínacího zařízení WP300 – přesné a stabilní upnutí válcových dílů
• Nožní pedál – přesné ovládání start/stop během svařovacích operací
• Tepelná pojistka – ochrana elektrických obvodů před přehřátím

Konstrukce a technologie

Polohovač PS-320 byl konstruován s ohledem na náročné výrobní úkoly. Stabilní otočná deska o průměru 320 mm umožňuje upínání nejrůznějších komponent – od trubek a kolen až po drobné svařované součásti. Systém ručního naklápění v rozmezí 0°–90° umožňuje pohodlný přístup ke svaru, což zlepšuje kvalitu spoje a zkracuje dobu operace.

Kartáčový motor a převodový systém zajišťují plynulý a stabilní otáčení při každém zatížení do 50 kg. Plynulá regulace otáček se provádí pomocí potenciometru v ovládacím panelu. Použitá tepelná pojistka chrání systém před tepelným přetížením, což výrazně prodlužuje životnost stroje.

Přesnost a výkonnost práce

Přesná kontrola směru a rychlosti otáčení kotouče umožňuje dosáhnout opakovatelných, vysoce kvalitních svarů. Možnost montáže držáku WP300 činí z polohovače univerzální nástroj, který podporuje úkoly vyžadující nejvyšší přesnost vycentrování. Obsluha může pohodlně ovládat práci stroje pomocí přiloženého nožního pedálu.

Použití

Svařovací polohovač PS-320 nachází uplatnění v:

• Závodech na výrobu ocelových konstrukcí – svařování trubek, přírub, prstenců
• Výrobě průmyslových zařízení – otočné stoly pro svařování kolen, spojek, spojovacích prvků
• Řemeslných dílnách – pro přesné a kusové práce
• Technických školách – jako výukové stanoviště pro výuku svařování

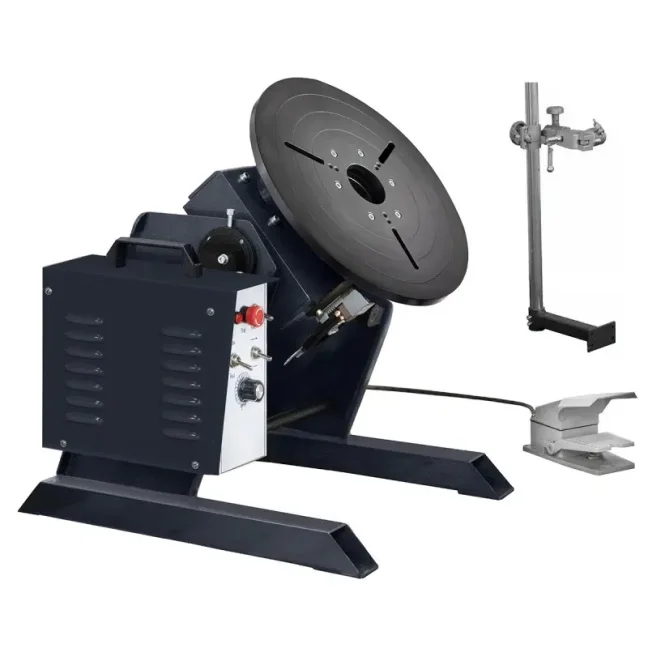

Standardní vybavení

• Svařovací polohovač PS-320
• Nožní pedál pro ovládání otáčení
• Napájecí kabel
• Návod k obsluze
• Stojan s držákem hořáku

Volitelné příslušenství

• Samostředící tříčelisťový upínací přípravek

---

Technické parametry

Maximální zatížení 50 kg

Rozměr pracovního stolu ⌀320 mm

Úhel sklonu 0° ~ +90°

Rychlost otáčení 1–15 ot/min

Pracovní výkon 120 W

Rychlost naklápění ruční

Napětí 220 V, 1fázové, 50 Hz

Rozměry 500 x 500 x 500 mm

Hmotnost 37 kg
