Svařovací polohovací automat otočný, svařovací polohovadlo PS-310

Svařovací polohovač PS-310 je profesionální nástroj, který usnadňuje svařovací a montážní procesy v průmyslových provozech. Zařízení spojuje přesnost s vysokou funkčností, díky čemuž je nenahraditelné všude tam, kde je vyžadováno přesné otáčení a polohování dílů. Díky možnosti nastavení úhlu sklonu a rychlosti otáčení představuje svařovací otočný stůl PS-310 účinnou podporu pro obsluhu, zlepšuje kvalitu svarů, zkracuje dobu výrobního cyklu a zvyšuje celkovou efektivitu procesu.

Hlavní přednosti stroje

• Vysoká nosnost: 30 kg v horizontální poloze a 15 kg ve vertikální poloze umožňuje práci s nejrůznějšími komponenty.
• Pracovní stůl Ø310 mm: zajišťuje stabilní upevnění dílů různých rozměrů.
• Plynulá regulace otáček: od 1 do 15 ot./min umožňuje přesné přizpůsobení svařovanému dílu.

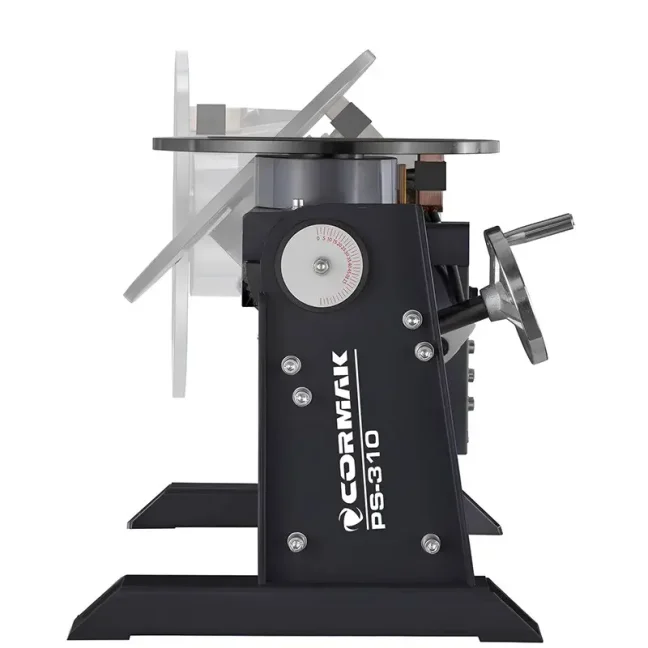

• Nastavitelný úhel sklonu 0°–90°: umožňuje obsluze pracovat v nejergonomičtější poloze.
• Odolná konstrukce: kompaktní, kompaktní konstrukce s ocelovým tělem odolná vůči zatížení v dílně.

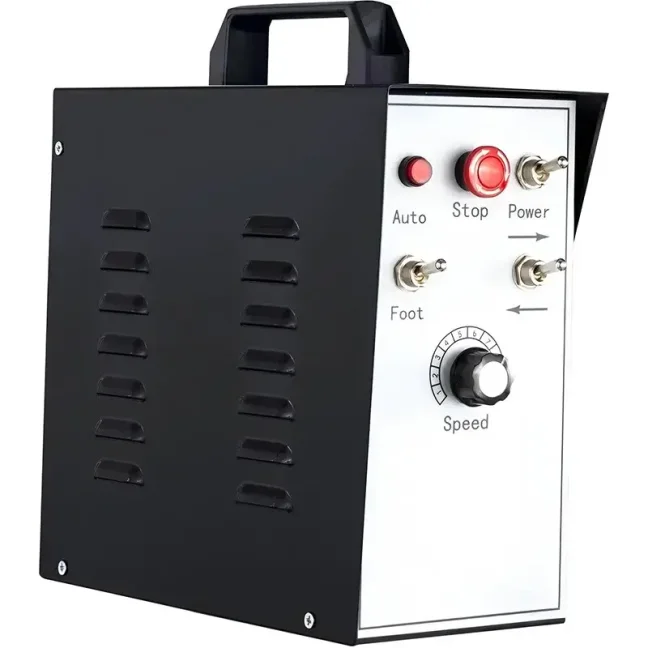

• Plná kontrola nad procesem: přepínač směru otáčení, tepelná pojistka, kartáčový motor a nožní ovládání.
• Masový slot: usnadňuje připojení svařovacího uzemnění bez nutnosti jeho přepínání při otáčení.

Konstrukce a technologie

Svařovací polohovač PS-310 byl navržen s ohledem na intenzivní provoz. Otočný stůl o průměru 310 mm umožňuje montáž široké škály svařovacích držáků a dílů. Pohon založený na kartáčovém motoru 120 W zajišťuje stabilní provozní parametry i při zatížení. Ruční nastavení úhlu sklonu umožňuje nastavení stolu v rozsahu až 90°. Ovládací prvky, jako je nožní pedál a panel spínačů, jsou ergonomicky rozmístěny a intuitivní v obsluze. Vestavěná tepelná pojistka chrání zařízení před přehřátím.

Přesnost a výkonnost práce

Možnost přesného nastavení otáček talíře v rozsahu 1–15 ot./min umožňuje přizpůsobit pracovní parametry typu prováděných svarů. Funkce změny směru otáčení talíře umožňuje optimalizaci svařovací dráhy. Svařovací otočné stoly této řady zlepšují kvalitu svarů, omezují chyby a zkracují dobu operace. Opakovatelnost polohování prvků je zárukou konzistence technologických procesů.

Použití

Svařovací otočný stůl PS-310 je ideální volbou pro výrobní závody, servisy, svařovací dílny a firmy zabývající se montáží válcových prvků, potrubí, nádržových konstrukcí a rámů. Zařízení nachází uplatnění v oborech, jako jsou:

• konstrukční svařování,
• výroba kotlů a nádrží,
• lakýrnictví,
• výroba armatur,
• montáž trubek a ocelových komponentů,
• automatizace výrobních procesů.

Standardní výbava

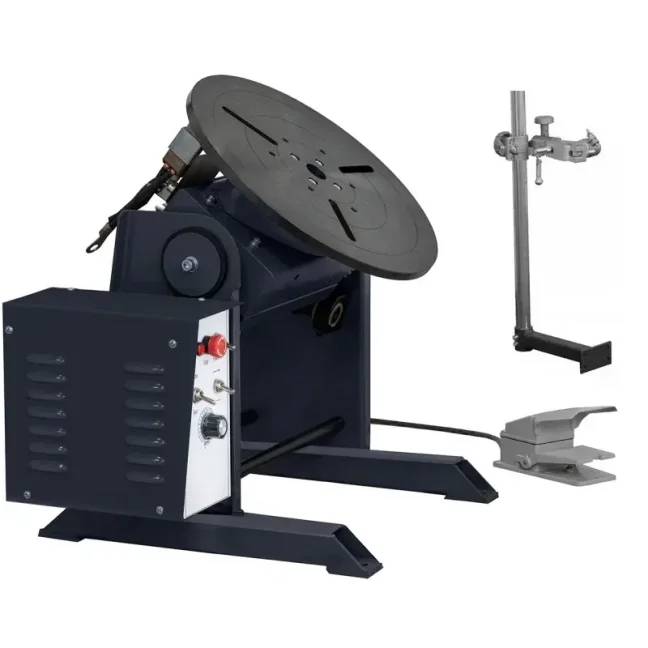

• Svařovací polohovač CORMAK PS-310
• Ovládací pedál
• Napájecí kabel

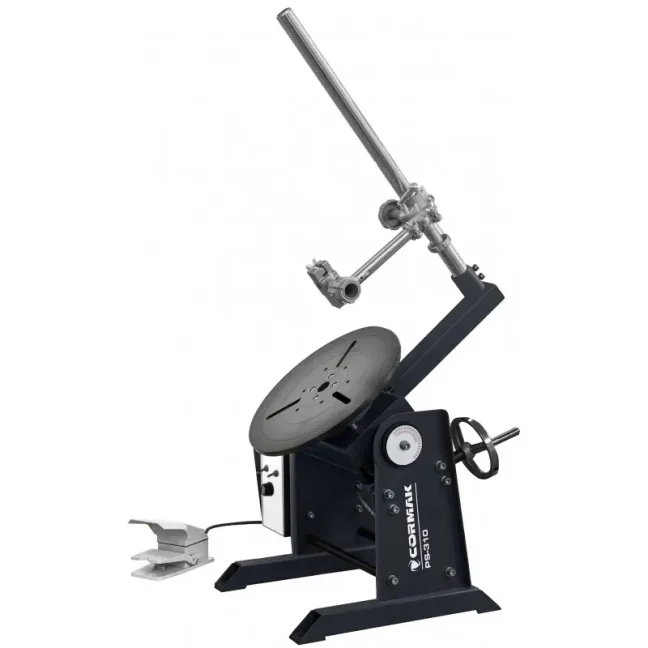

• Stojan se svařovacím držákem
• Návod k obsluze

Volitelná výbava

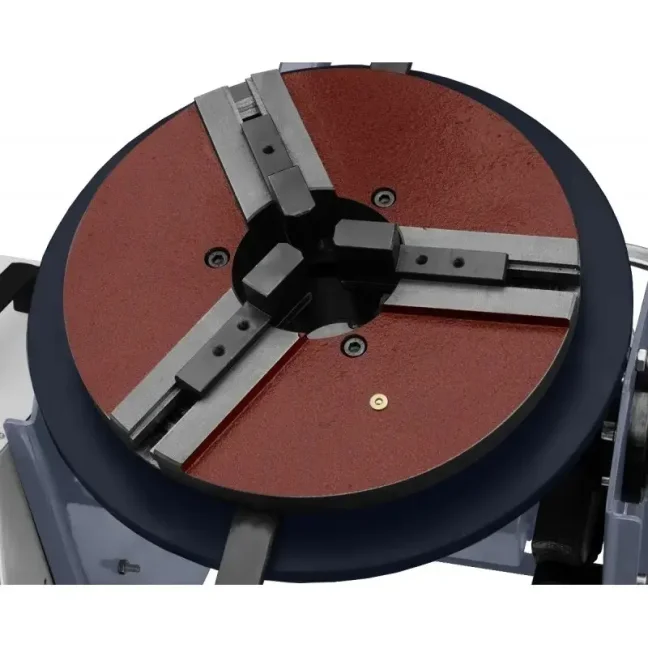

• Samostředící tříčelisťový držák WP200
• Samostředící tříčelisťová svěrka WP300

---

Technické údaje

Nosnost v horizontální rovině 30 kg

Nosnost ve vertikální rovině 15 kg

Rozměr pracovního stolu φ310 mm

Úhel sklonu 0° ~ +90°

Otáčky 1–15 ot./min

Pracovní výkon 120 W

Naklápění ruční

Napětí 220 V-1PH-50 Hz

Rozměry 500 x 500 x 440 mm

Hmotnost 34 kg
