Svařovací polohovací automat otočný, svařovací polohovadlo PS-180

Svařovací polohovač PS-180 – profesionální pomoc při přesném svařování

Svařovací polohovač PS-180 je kompaktní, přesný a spolehlivý svařovací otočný stůl určený pro montážní a svařovací práce ve výrobních dílnách, zámečnických provozech a opravnách. Díky přesnému nastavení rychlosti, robustní konstrukci a širokému rozsahu náklonu pracovní desky tento polohovač výrazně zvyšuje výkonnost a komfort práce operátora. Jedná se o řešení, které umožňuje bezpečné a kontrolované svařování válcových prvků a komponentů se složitou geometrií.

Hlavní přednosti svařovacího polohovacího zařízení PS-180

• Vysoce přesná svařovací otočná deska – umožňuje přesné polohování obrobků v rozsahu 0–90°.
• Nastavitelná rychlost otáčení od 1 do 8 ot./min – umožňuje přizpůsobit tempo práce typu svaru a svařovací technologii.

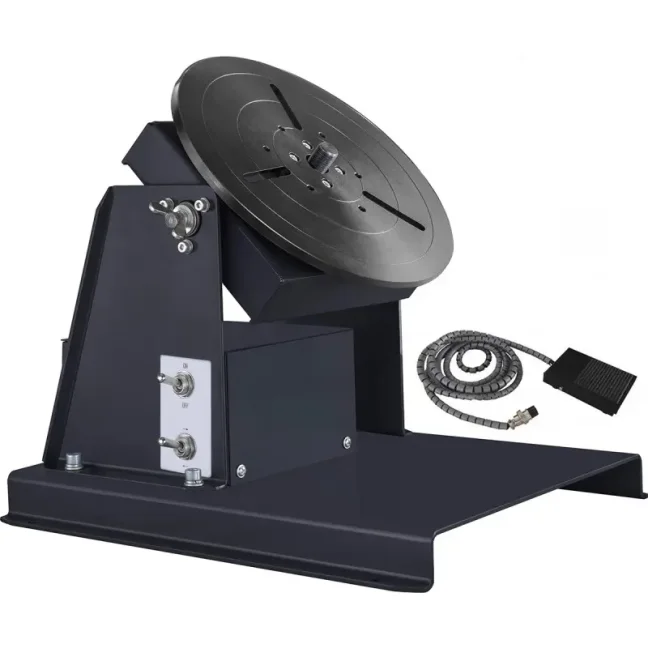

• Ovládací pedál v sadě – umožňuje dynamickou kontrolu nad otáčením a směrem pohybu stolu v reálném čase.
• Pracovní stůl o průměru 200 mm – vybaven montážními drážkami pro snadné upevnění upínacích přípravek, čelistí a obrobků.

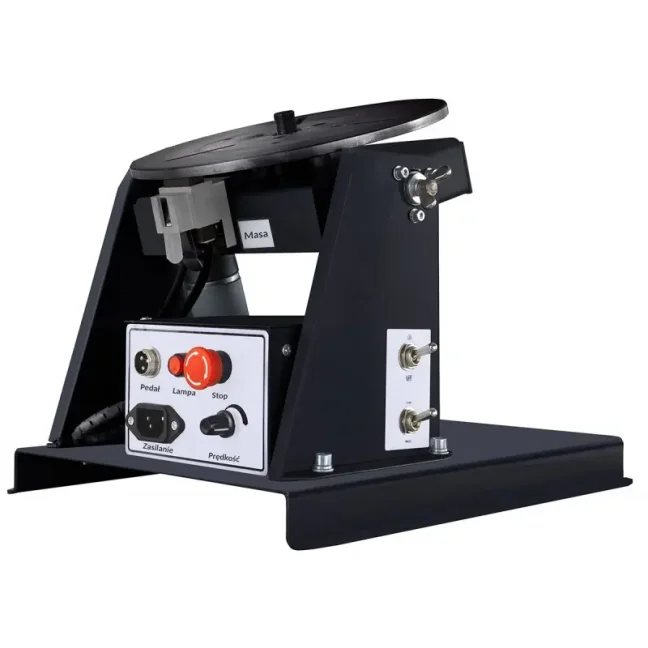

• Univerzální zemnící slot – umožňuje trvalé připojení zemnícího vodiče bez nutnosti jeho přepojování.
• Kompaktní rozměry a nízká hmotnost – snadná integrace do stávajících pracovních stanic, možnost rychlého přemístění.

Konstrukce a technologie

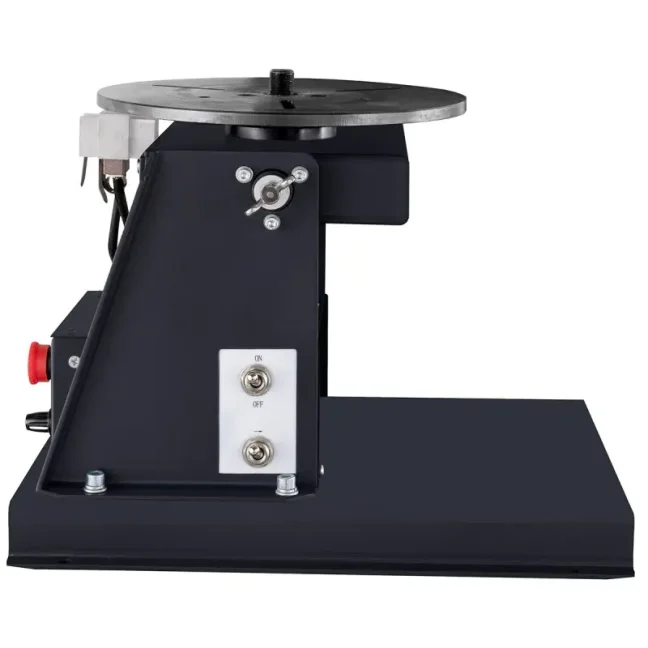

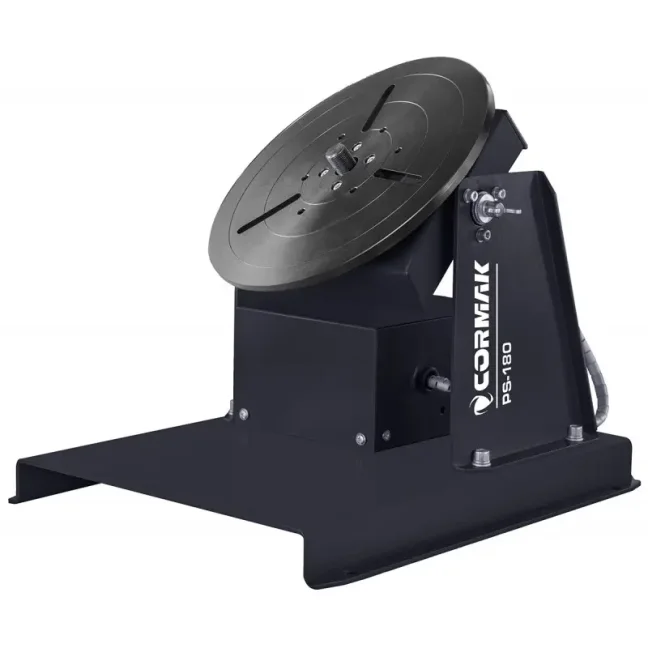

Svařovací otočný stůl PS-180 byl navržen s ohledem na ergonomii a dlouhou životnost. Robustní skříň z odolné oceli zajišťuje odolnost proti provozním vlivům a konstrukce pracovního kotouče umožňuje přesnou montáž dílů různých tvarů. Ruční systém naklápění v rozsahu 0–90° umožňuje nastavení obrobku do optimální svařovací polohy. Otočný systém poháněný motorem o výkonu 15 W nabízí plynulé nastavení otáček, což výrazně zvyšuje flexibilitu práce operátora.

Přesnost a efektivita práce

Svařovací polohovače umožňují dosáhnout ideální polohy svaru, což se promítá do vyšší kvality svařování a snížení počtu technologických chyb. Díky automatickému otáčení dílů a stabilnímu upnutí obrobků se může operátor soustředit na techniku svařování a dosáhnout konzistentních a estetických spojů. Toto řešení výrazně zvyšuje pracovní tempo a snižuje fyzickou únavu pracovníka, protože eliminuje nutnost ruční manipulace s těžkými komponenty.

Použití

Svařovací otočný stolek PS-180 je zvláště užitečný v těchto procesech:

• svařování válcových prvků – nádrží, trubek, pouzder, přírub,
• přesné montáži dílů v ose otáčení,
• orbitálním a TIG svařování, kde je klíčová kontrola rychlosti,
• výrobních procesech vyžadujících částečnou automatizaci,
• manipulaci s lehkými komponenty v omezeném pracovním prostoru.

Díky svým kompaktním rozměrům a univerzálnímu rozsahu funkcí se polohovač CORMAK PS-180 osvědčí jak v malých dílnách, tak ve středně velkých výrobních linkách.

Standardní výbava

• Pracovní stůl φ200 mm s montážními drážkami
• Ovládací pedál
• Zemnící slot pro připojení zemnícího kabelu
• Ruční mechanismus naklápění 0–90°
• Vestavěný měnič frekvence pro regulaci otáček

Volitelné příslušenství

• Tříčelisťový upínací svěrák pro upevnění obrobků (není součástí dodávky)

---

Technické parametry

Nosnost v horizontální rovině 10 kg

Nosnost ve vertikální rovině 5 kg

Rozměry pracovního stolu φ200 mm

Úhel sklonu 0° ~ +90°

Otáčky 1 ~ 8 ot./min

Pracovní výkon 15 W

Naklápění ruční

Napětí 220 V-1PH-50HZ

Rozměry 260 x 320 x 280 mm

Hmotnost 10 kg
