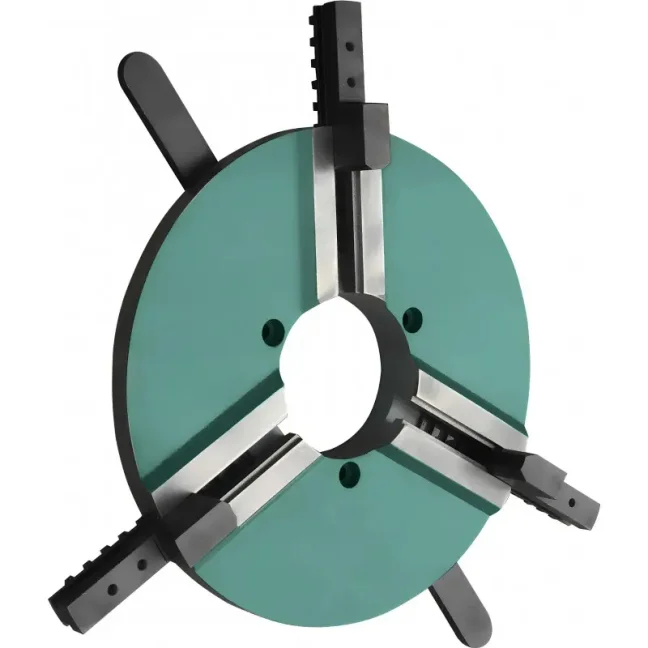

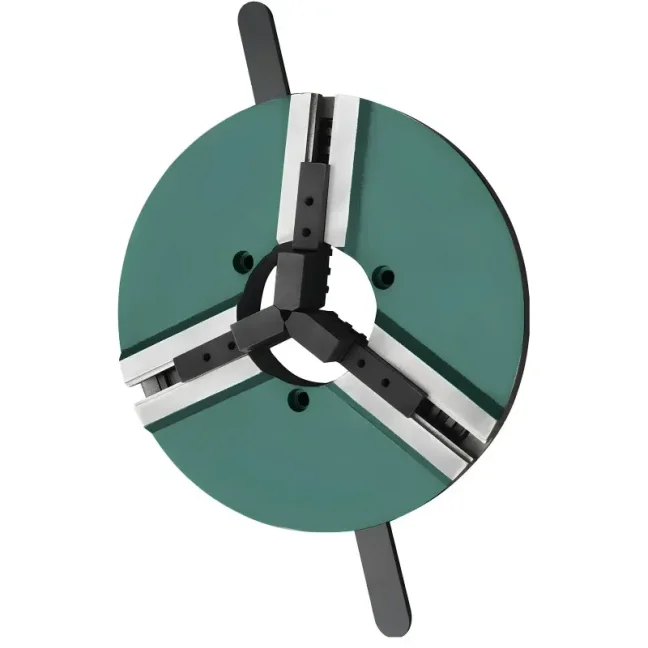

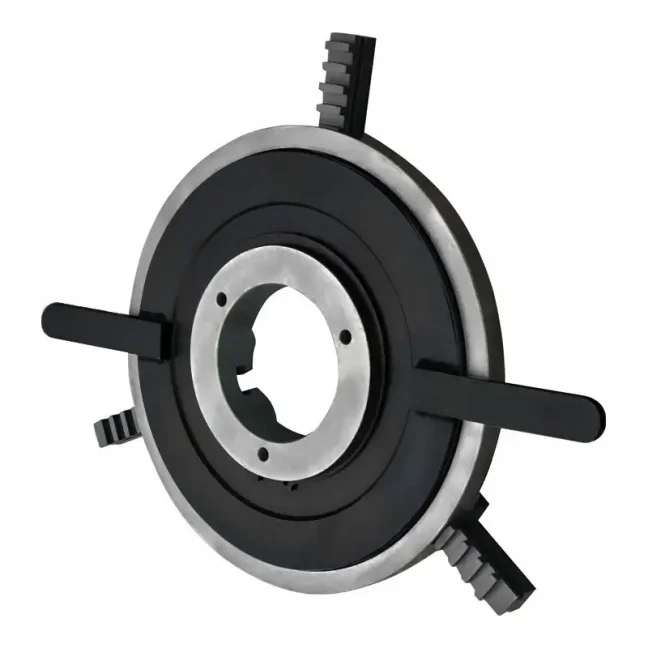

Samostředící tříčelisťové upínací zařízení WP400

Samostředicí tříčelisťový upínací přípravek WP400 je špičkové příslušenství určené pro použití s svařovacími polohovacími zařízeními a svařovacími otočnými stoly. Umožňuje rychlé a stabilní upnutí válcových nebo šestihranných obrobků v rozmezí průměrů od 120 do 380 mm. Díky robustní konstrukci a vysoké upínací síle zaručuje upínací přípravek spolehlivost a přesnost nezbytnou pro procesy automatického a poloautomatického obvodového svařování.

Hlavní výhody upínacího zařízení WP400

• Široký upínací rozsah – možnost upínání dílů o průměru od 120 do 380 mm zajišťuje univerzálnost použití v sériové i kusové výrobě.
• Samostředící mechanismus se třemi čelistmi – zaručuje rychlé a přesné nastavení dílu v ose otáčení otočného stolku.
• Vysoká upínací síla – 350 kg – umožňuje bezpečné upnutí i těžkých komponentů při dynamických otáčkách.
• Kompatibilita se svařovacími polohovacími zařízeními – upínací přípravek dokonale spolupracuje se svařovacími otočnými stoly, což umožňuje jejich plné využití.
• Stabilní a odolná konstrukce – navržena s ohledem na dlouhodobý provoz v průmyslových podmínkách.

Konstrukce a technologie

Model WP400 je vybaven přesným mechanickým upínacím systémem, který pracuje synchronně, díky čemuž je obrobek vždy přesně polohován vzhledem k ose otáčení. Tři nezávisle se pohybující čelisti jsou vyrobeny z kalené oceli odolné proti opotřebení a deformaci. Velký průchozí průměr ⌀170 mm umožňuje vedení průchozích dílů, např. trubek a pouzder, a nosnost 240 kg umožňuje bezpečnou práci s těžkými prvky.

Přesnost a efektivita práce

Upínací přípravek WP400 minimalizuje čas potřebný na přípravu dílu ke svařování, což se promítá do zvýšení efektivity pracoviště. Samostředící systém eliminuje chyby při nastavení a přispívá ke zlepšení kvality obvodového svaru. Konstrukce upínacího přípravku zajišťuje tuhost systému, což je klíčové při práci v automatickém režimu.

Použití

Upínací přípravek WP400 nachází uplatnění v průmyslových závodech, které využívají svařovací polohovače, svařovací otočné stoly a další zařízení podporující svařovací procesy. Je ideální pro upínání trubek, pouzder, přírub a dalších obrobků nebo svařovaných dílů v rotačním uspořádání. Díky vysoké upínací síle a nosnosti je vhodný jak pro lehkou, tak i těžkou výrobu.

Technické údaje

Model WP-400

Max. upínací síla 350 kg

Max. nosnost 240 kg

Průměr otvoru ⌀ 170 mm

Rozsah upínání ⌀ 120–380 mm
