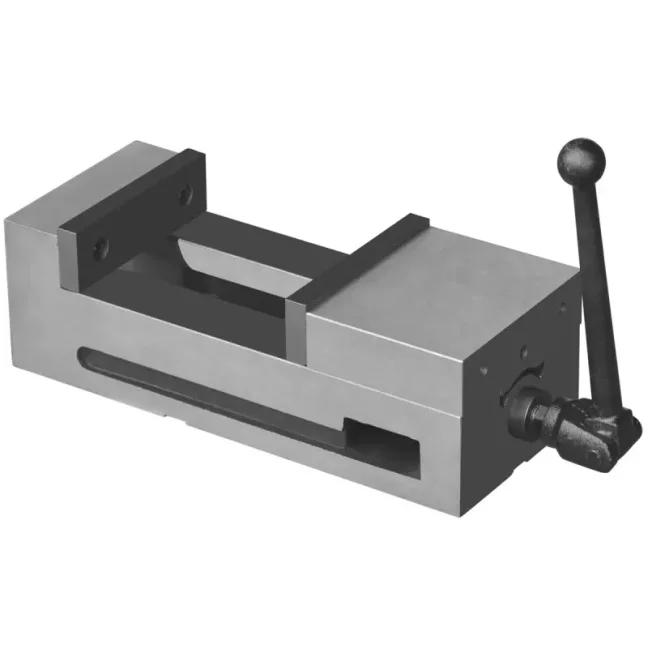

Přesný strojní svěrák pro CNC 160 mm
Přesný strojní svěrák pro CNC 160 mm
Přesný strojní svěrák pro CNC 160 mm Více
Kód produktu: P00493 Hmotnost: 31 kgDoprava a platba
Svěrák pro použití na bruskách, frézkách, vyvrtávačkách, elektroerozivních obráběcích strojích, CNC obráběcích strojích a obráběcích centrech.
Popis:
Svěrák z vysoce kvalitních materiálů: základna - vysoce kvalitní litina, tvrdost cca 40 HRC, pevné a pohyblivé ocelové čelisti, tvrdost cca 48 - 52 HRC.
Přípustná výšková odchylka základny ±0,015 mm, což umožňuje použití několika svěráků společně.
Konstrukce s pohyblivými čelistmi umožňuje dodatečné upnutí polotovaru k základně
Svěráky lze instalovat po stranách základny
Lze použít několik svěráků dohromady
Nastavitelné vložky čelistí, lze je umístit na obě strany čelistí
| a | h | H | H1 | L | S | D | D1 | Upínací síla |
Váha |
Rozměry |
|
194 [mm] |
45 [mm] |
120 [mm] |
81,5 [mm] |
390 [mm] |
160 [mm] |
18 [mm] |
18 [mm] |
2500 [kg] |
31 [kg] |
438 x 160 x 127 [mm] |
Otevření čelistí
| L1 | L2 | L3 | L4 |
| 194 mm | 256 mm | 328 mm | 390 mm |
Technické parametry:
| Šířka čelisti | 160 mm |
| Výška čelisti | 45 mm |
| Rozevření čelisti L1 max. | 194 mm |
| Vzdálenost čelisti L2 max. | 256 mm |
| Vzdálenost čelisti L3 max. | 328 mm |
| Vzdálenost čelisti L4 max. | 390 mm |
| Rozměr | 438x160x127 mm |
| Hmotnost | 31 kg |
