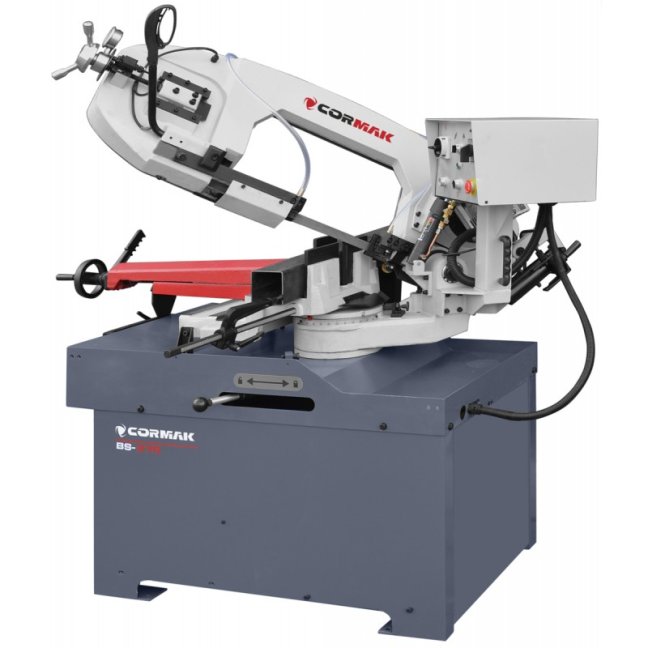

Pásová pila BS-370

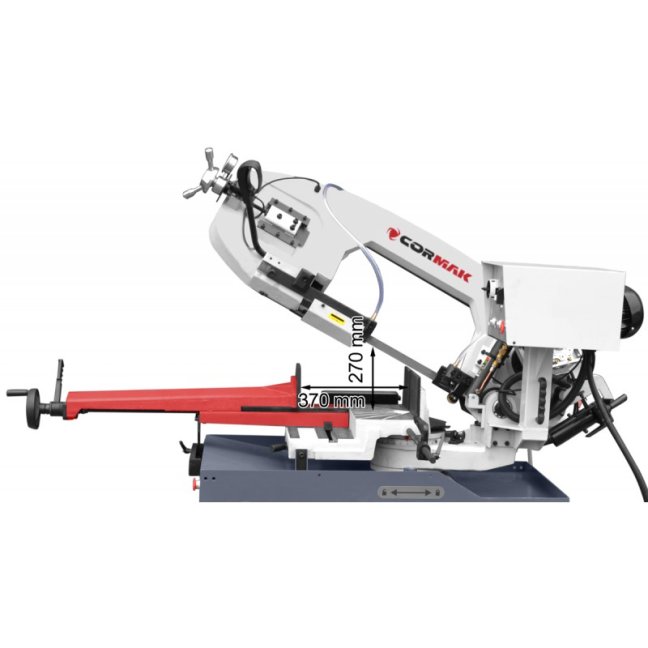

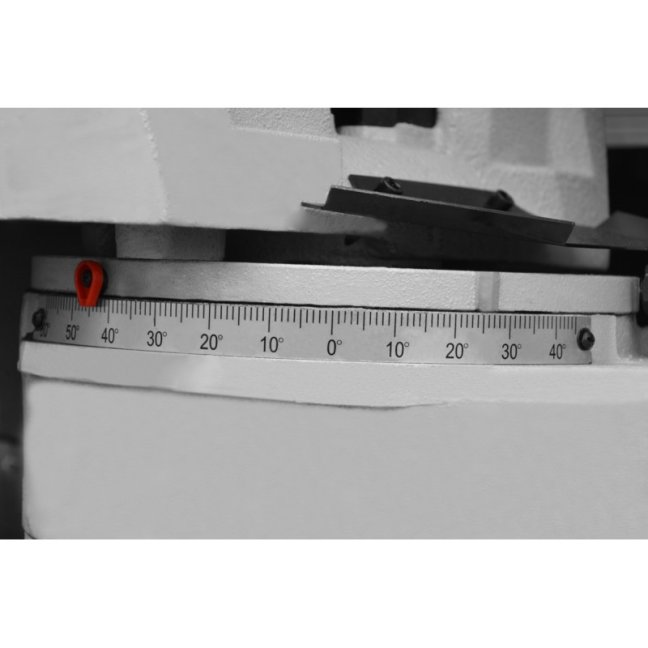

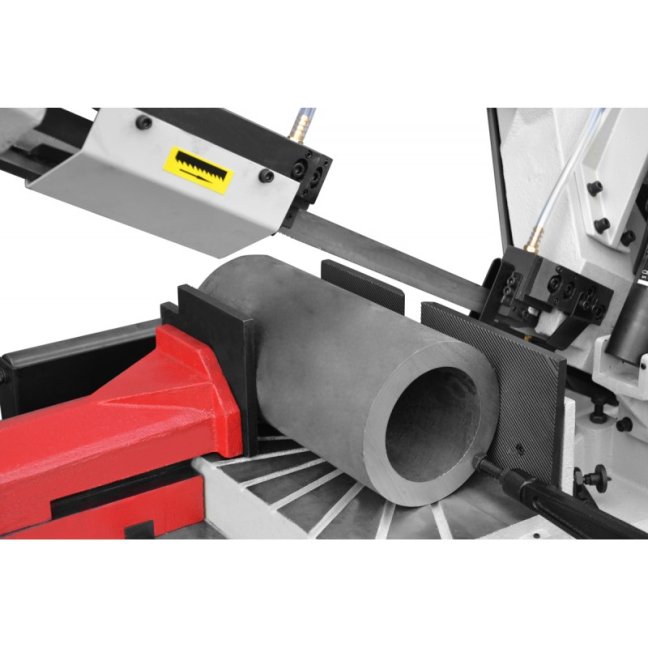

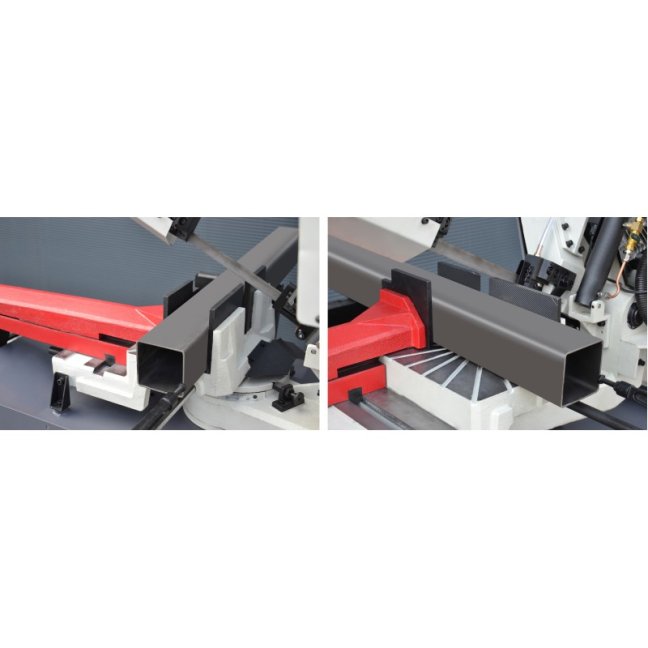

Horizontální pásová pila na kov s otočným ramenem umožňuje řezání v rovině kolmé k ose řezaného materiálu a pod libovolným úhlem od -45° do 60°. Řezaný materiál lze podávat ručně nebo pomocí libovolného mechanického zařízení, přičemž posuv nástroje je automatický. Vodicí pásy jsou vybaveny speciálními karbidovými deskami a ložisky. To má obrovský vliv na vedení pásu, životnost pásu, přímost, přesnost a kvalitu řezu. Karbidové vedení do značné míry snižuje opotřebení stroje a pilového pásu. Stroj je vybaven výkonným chladicím čerpadlem s uzavřeným okruhem chladicí kapaliny.

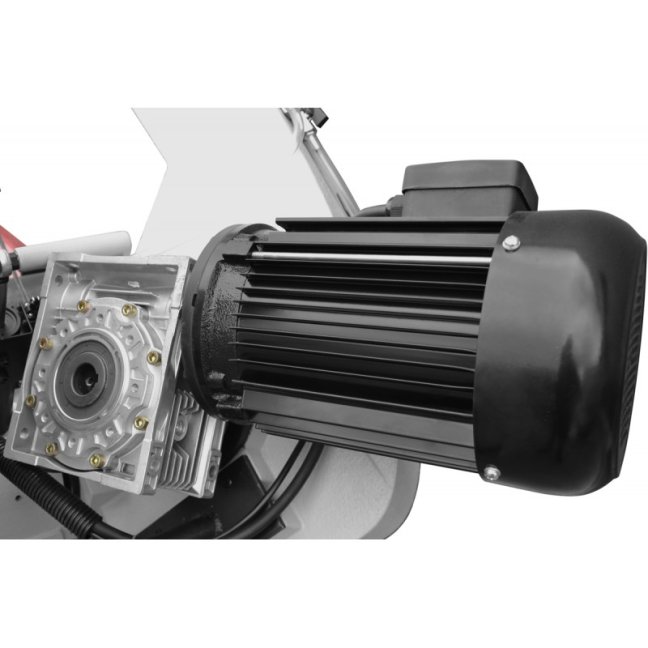

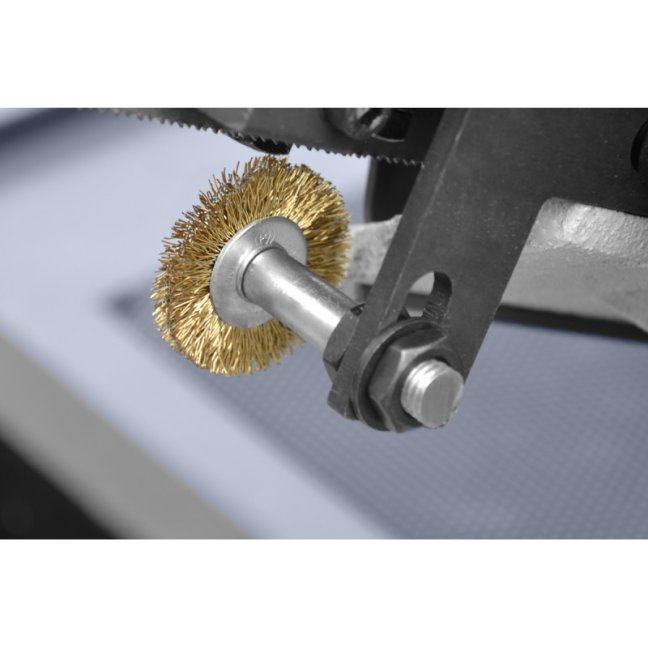

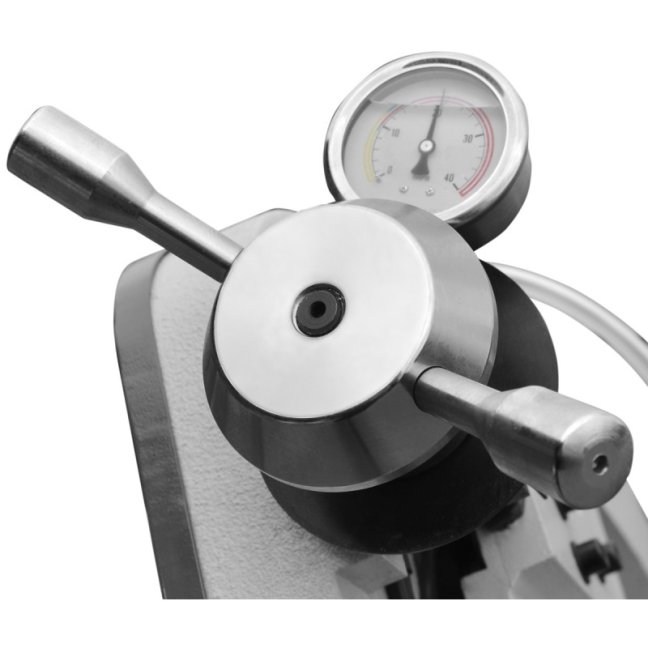

Rameno je vybaveno automatickým snímačem napětí pilového pásu a je nakloněno o 25 stupňů, což zvyšuje životnost pilového pásu. Ve spodní části ramene je umístěn čisticí kartáč, který zajišťuje vynikající čistotu a funkčnost nože. Pohon stroje je přenášen prostřednictvím šnekového převodu. Stroj má třífázový motor se dvěma rychlostmi řezání a tepelnou ochranou motoru. Řezací stroj je vybaven KLIKOVÝM TENSOMETREM - snímačem napnutí řemene a automatickým vypnutím v případě přetržení řezacího pásu.

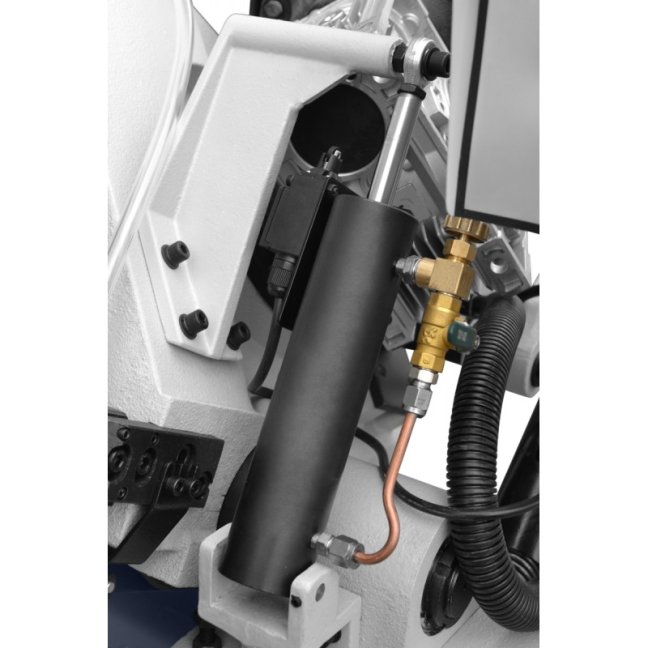

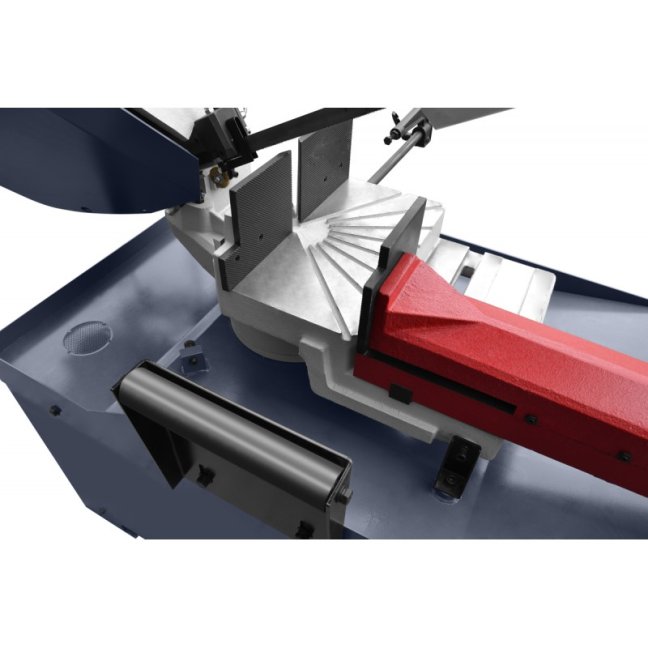

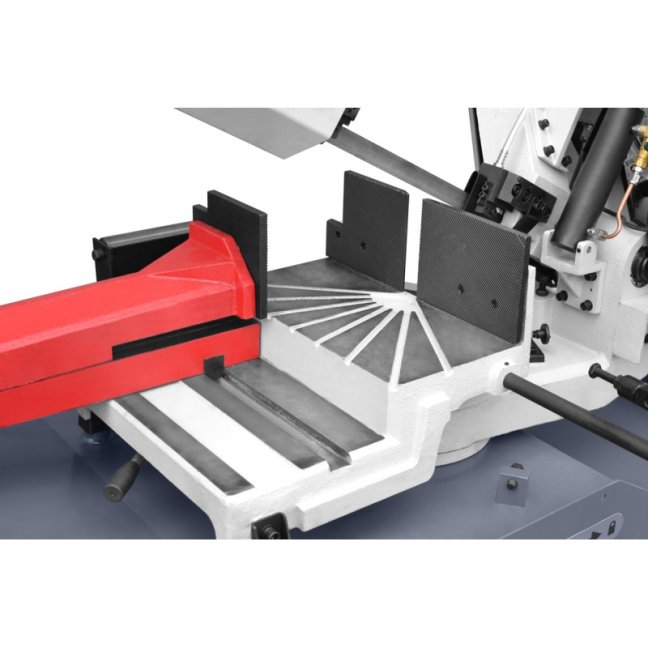

Horní část základny je tvarována tak, aby tvořila jímku pro odvod chladicí kapaliny a zachycování třísek vznikajících při řezání materiálu. K základně je připojen litinový pracovní stůl s otočným ramenem a ovládacím panelem na samostatném rameni. Při řezání je hlavním řezným pohybem pohyb řezného pásu a rychlost posuvu ramene klesá. Rychlost klesání ramene (řezná rychlost) je regulována hydraulickým válcem.

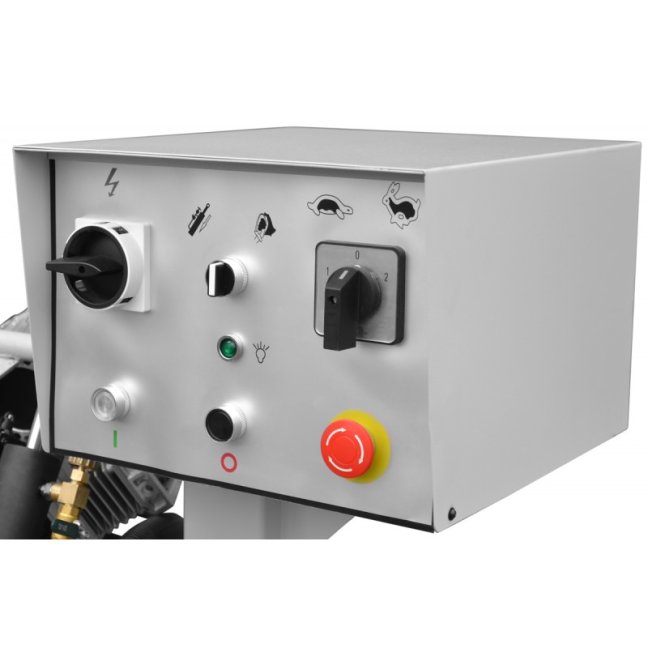

Rychlost posuvu se reguluje na ovládacím panelu řezacího stroje. Na výběr jsou dvě rychlosti řezacího pásu, 34 a 68 m/min. Ve spodní poloze ramene (po odříznutí materiálu) se pohon řezacího pásu automaticky vypne. Bezpečnost zajišťují kryty řezacího pásu a mikrospínače, které zastaví motor na konci řezacího cyklu nebo při otevření některého z krytů. Dalším bezpečnostním prvkem je automatické vypnutí řezacího stroje v případě přerušení řezacího pásu.

Technické paramatey:
